Klima · Mitsubishi Heavy Industries · KX VRF

KX VRF-Systeme für Büro und Verwaltung

Nachhaltige Klimatisierung großer Gebäudekomplexe: die KX-VRF-Systemtechnik von Mitsubishi Heavy Industries kombiniert bis zu 128 Innengeräte an einer Außengerätekombination – flexibel geplant, zentral gesteuert und energieeffizient betrieben.

Zurück zur Modellübersicht Mitsubishi Heavy Industries

Klimasysteme für große Ansprüche

Aufgrund des Klimawandels und des Fachkräftemangels werden gesundheitsförderliche Arbeitsbedingungen in Gebäuden immer wichtiger. Dazu gehört auch ein passendes Raumklima. Angenehme Temperaturen und Luftfeuchtigkeit lassen sich effizient, umweltschonend, kostensparend und zukunftssicher – kurz: nachhaltig – mit der KX-VRF-Systemtechnik von Mitsubishi Heavy Industries herstellen.

Die KXZE3-Serie mit R32 wurde technisch und optisch komplett neu entwickelt. Die Geräte sind sehr platzsparend gestaltet und bestechen durch wichtige technische Optimierungen. Wir planen, installieren und warten die komplette KX-Familie – von der KX Micro bis zur KX Standard mit bis zu 201 kW Kühlleistung.

Mitsubishi Heavy Industries Logo

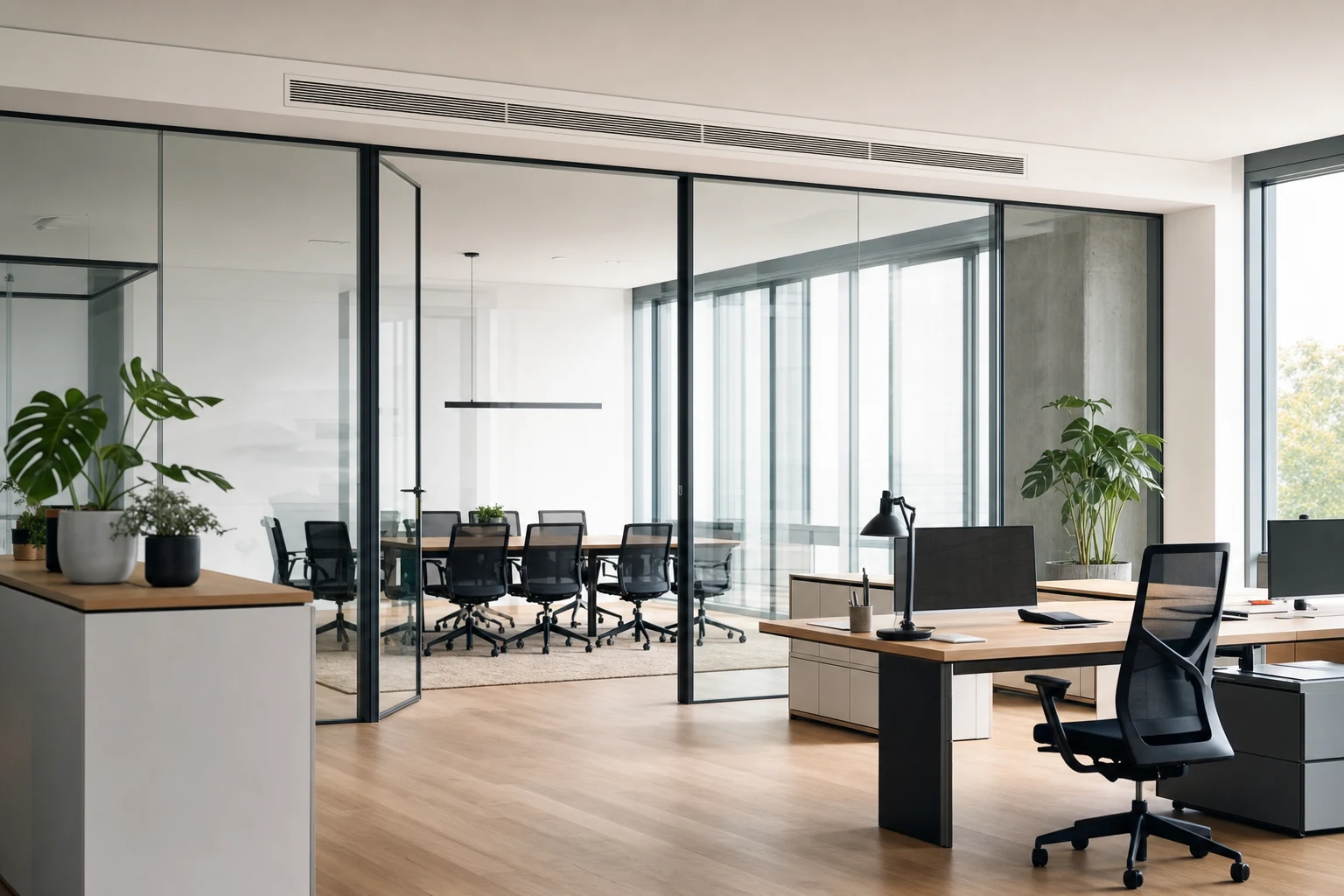

Modernes Großraumbüro mit dezent in die Decke integrierter Klimatechnik
VRF-Technologie klimatisiert Büros und Verwaltungsgebäude unauffällig – die Innengeräte fügen sich in Wand, Decke oder Kanal ein.
Die Highlights auf einen Blick

Warum KX von Mitsubishi Heavy Industries

VRF-Technik (Variable Refrigerant Flow) hält den Kältemittelstrom so gering wie möglich – je nach benötigter Leistung. Das sorgt vor allem im Teillastbereich für höchste Wirkungsgrade. In einem VRF-System lassen sich zudem viele Innengeräte an ein Außengerät anschließen.

  • SEER bis zu 10 % höher

    Im Vergleich zur KXZE2-Serie erreicht die neue KXZE3-Serie mit R32 eine bis zu 10 % höhere Jahresarbeitszahl SEER.

  • Kompakte Stellfläche

    Neues Design für moderne Umgebungen – die Außengeräte benötigen sehr wenig Platz auf dem Servicedeck.

  • Volle Flexibilität

    Bis zu 128 Innengeräte an einer Außengerätekombination. Bis zu 200 % anschließbare Innengeräteleistung möglich.

  • Große Leitungslängen

    Bis zu 1.000 m Gesamtleitungslänge im System, bis zu 160 m zwischen Außen- und Innengerät.

  • R32-Sicherheitssystem

    Die KXZE3-Serie mit R32 verfügt über ein komplett neues, eigensicheres Kältemittel-Sicherheitssystem – individuell an die örtlichen Gegebenheiten anpassbar.

  • Neuer Scroll-Kompressor

    Verbesserte Effizienz insbesondere im Teillastbetrieb – dem Betriebszustand, in dem KX-Systeme die meiste Zeit arbeiten.

  • Kühlen und Heizen bis −20 °C

    KX-Systeme ersetzen die traditionelle Heizungsanlage effizient und umweltschonend – auch bei niedrigen Außentemperaturen.

  • Passt in fast jeden Fahrstuhl

    Die kompakten Außengeräte lassen sich auch nachträglich in Bestandsgebäude einbringen.

Systemreichweite

Nahezu unbegrenzt kombinierbar

Weltweit bietet kaum ein VRF-System eine so hohe Flexibilität wie die KX-Serie: Von der kleinen KX Micro bis zur großen KX Standard lässt sich das System an nahezu jede Gebäudegröße anpassen.

Bis zu
128 Innengeräte

an einer Außengerätekombination

Bis zu
200 %

anschließbare Innengeräteleistung

Bis zu
1.000 m

Kältemittelleitungslänge im Gesamtsystem

Bis zu
70 m

Höhenunterschied Außen-/Innengerät

Außengeräte-Serien

Vier Baureihen für unterschiedliche Aufgaben

KX Micro und KX Standard sind mit dem zukunftsweisenden Kältemittel R32 verfügbar. Für höchste Effizienzansprüche oder simultanen Kühl- und Heizbetrieb stehen KX High COP und KX 3-Leiter (R410A) zur Auswahl.

KX Micro (R32) · Außengerät
Kompakte Anlagen für kleinere Bürobereiche und Filialen

KX Micro (R32)

FDC121-155KXZE*1-W

Leistung: 12,1 – 15,5 kW Kühlen · 12,1 – 15,5 kW Heizen

  • Extrem platzsparend mit ca. 0,3 – 0,5 m² Stellfläche
  • Bis zu 10 Innengeräte anschließbar
  • Bis zu 100 m Gesamtleitungslänge
  • 3-stellige Anzeige zum Auslesen von Betriebsparametern

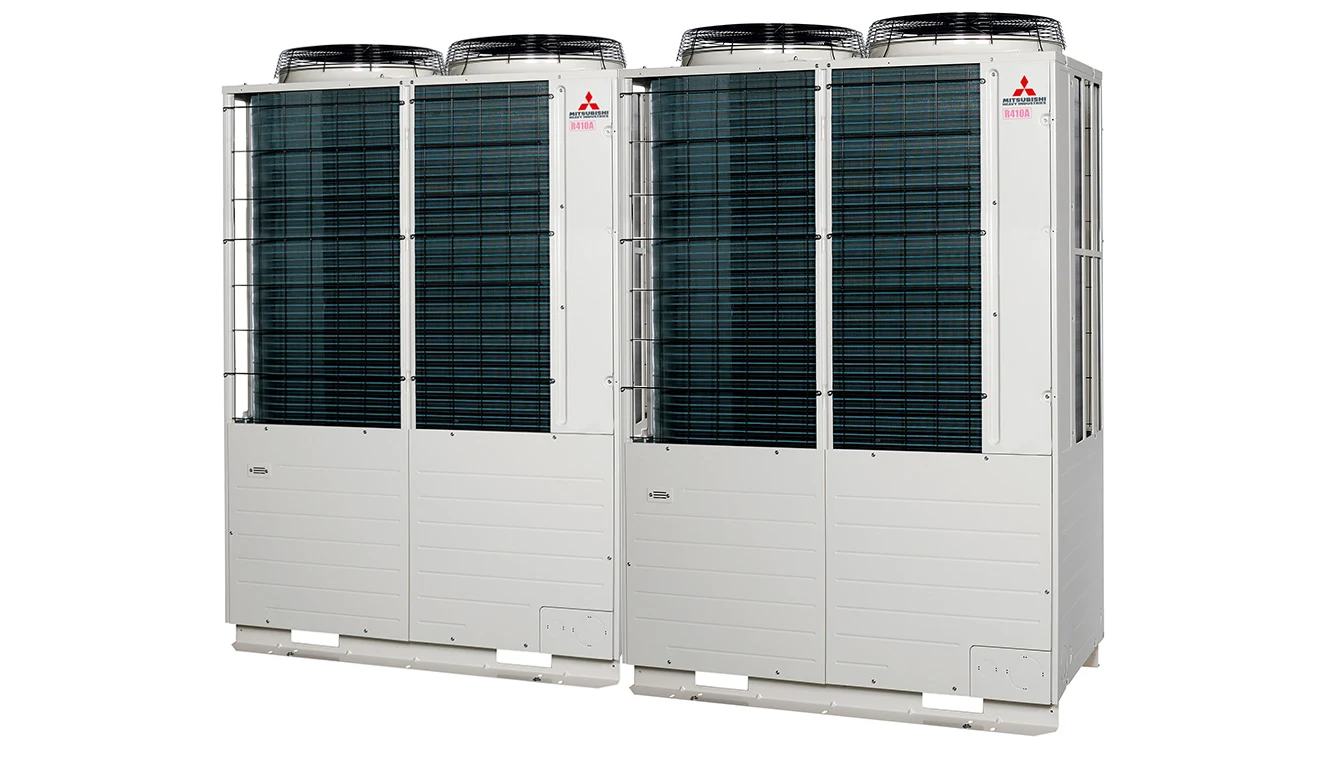

KX Standard (R32) · Außengerät
Für mittlere bis große Büro- und Verwaltungsgebäude

KX Standard (R32)

FDC224-2010KXZE3

Leistung: 22,4 – 201,0 kW Kühlen · 22,4 – 195,0 kW Heizen

  • Bis zu 80 Innengeräte anschließbar
  • Bis zu 1.000 m Gesamtleitungslänge
  • Sehr geringe Anlaufströme (max. 5 – 8 A)
  • 6-stellige Anzeige mit über 100 Parametern
Wenn maximale Energieeffizienz gefragt ist

KX High COP (R410A)

FDC450-1000KXZXE1/E2

Leistung: 22,4 – 100,0 kW Kühlen · 25,0 – 112,0 kW Heizen

  • Höchste Energieeffizienz aller KX-Außengeräte
  • Hocheffizienter Heizbetrieb
  • EER bis 4,50 · COP bis 4,61
  • Multiport-Verdichter mit zusätzlichen Heißgasaustritten
Kühlen und Heizen gleichzeitig in verschiedenen Zonen

KX 3-Leiter (R410A)

FDC1200-1680KXZRE2

Leistung: 22,4 – 168,0 kW Kühlen · 22,4 – 168,0 kW Heizen

  • Tatsächlich zeitgleicher Kühl- und Heizbetrieb
  • Sehr geringe Anlaufströme (max. 8 A pro Gerät)
  • Neueste Technik der Generation KXZ
  • Für gemischte Zonen und komplexe Gebäude
Innengeräte-Vielfalt

Ausgezeichnet integrierbare Geräte für jeden Raum

Ob als Deckenkassette oder Kanalgerät, für Türbereiche oder als Standtruhe, ob mit Präsenzmelder oder ohne, verschiedenste Bauformen und Baugrößen in zeitlosem Design lassen sich in jeden Raum integrieren – auch nachträglich in bestehende Objekte.

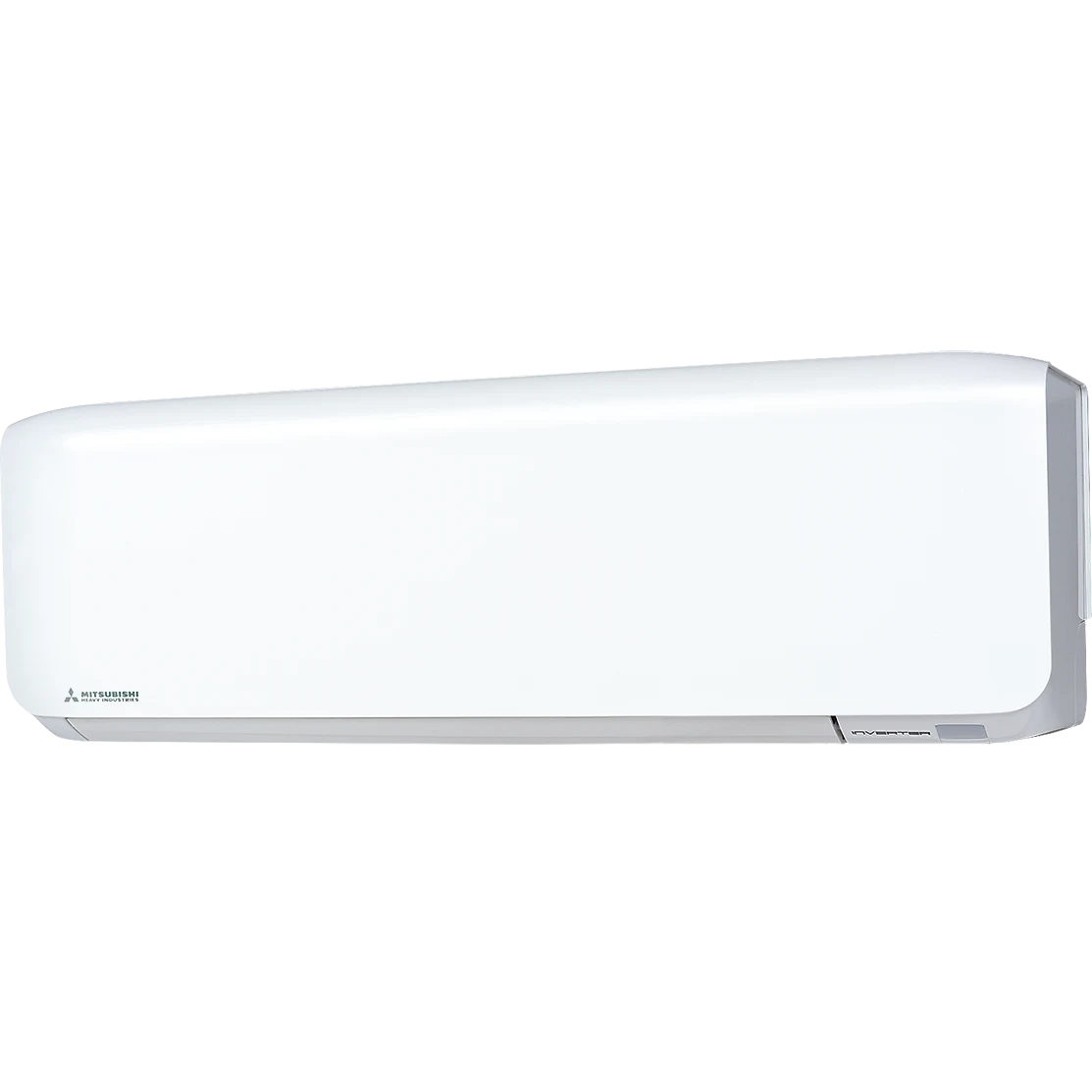

Wandgerät der KX-Serie in Weiß

FDK Wandgerät

Arbeits- und Funktionsräume

Kühlen / Heizen: 1,5 – 9,0 / 1,7 – 10,0 kW

  • Modernes Design
  • DC-Ventilator
  • Individuell einstellbare Pendellamellen

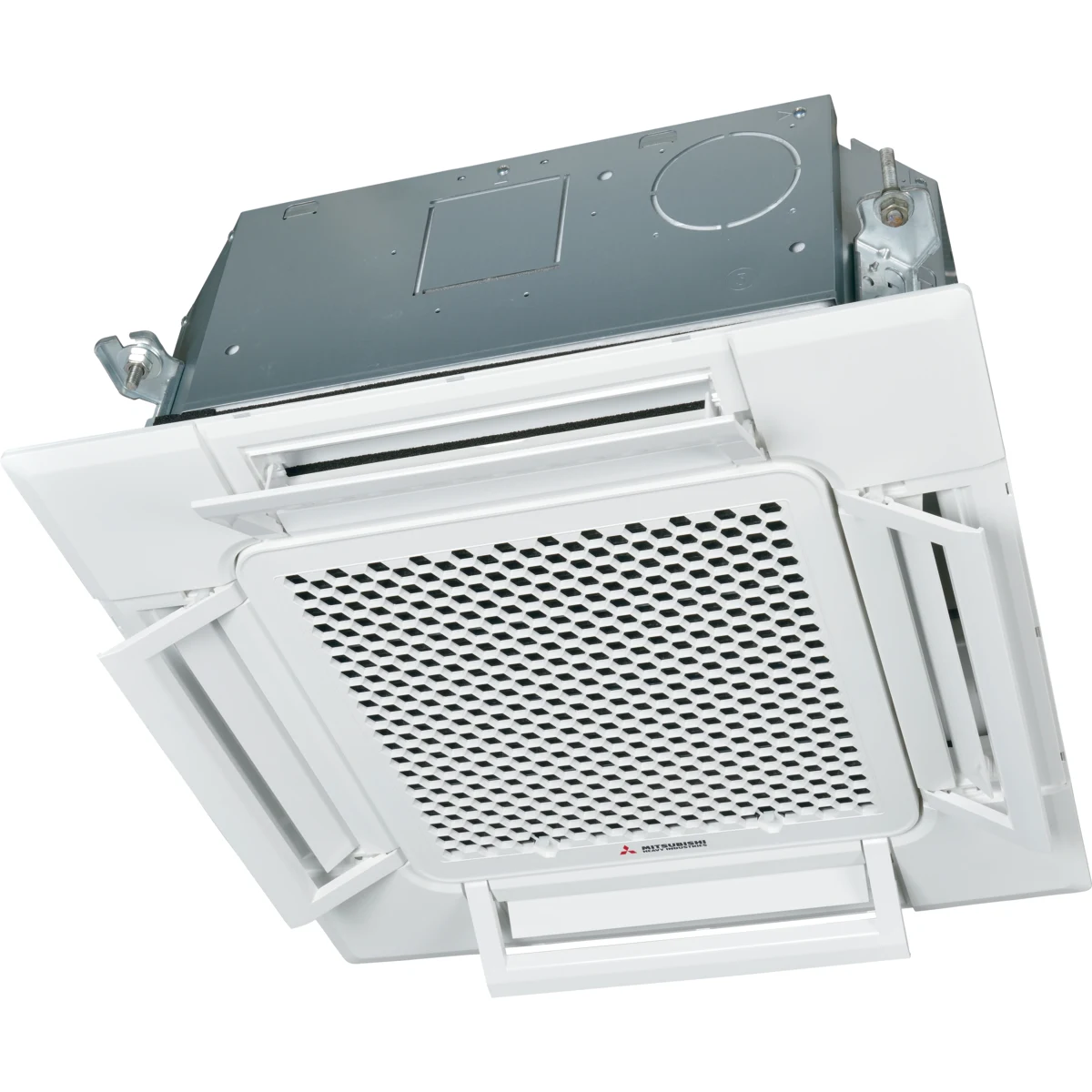

Deckenkassette mit Euroraster

FDTC / FDT Deckenkassette

Arbeits- und Funktionsräume

Kühlen / Heizen: 1,5 – 16,0 / 1,7 – 18,0 kW

  • Vier bis acht individuell einstellbare Pendellamellen
  • Integrierter Frisch- und Fortluftanschluss
  • Optionales Komfortpaneel gegen Zugluft

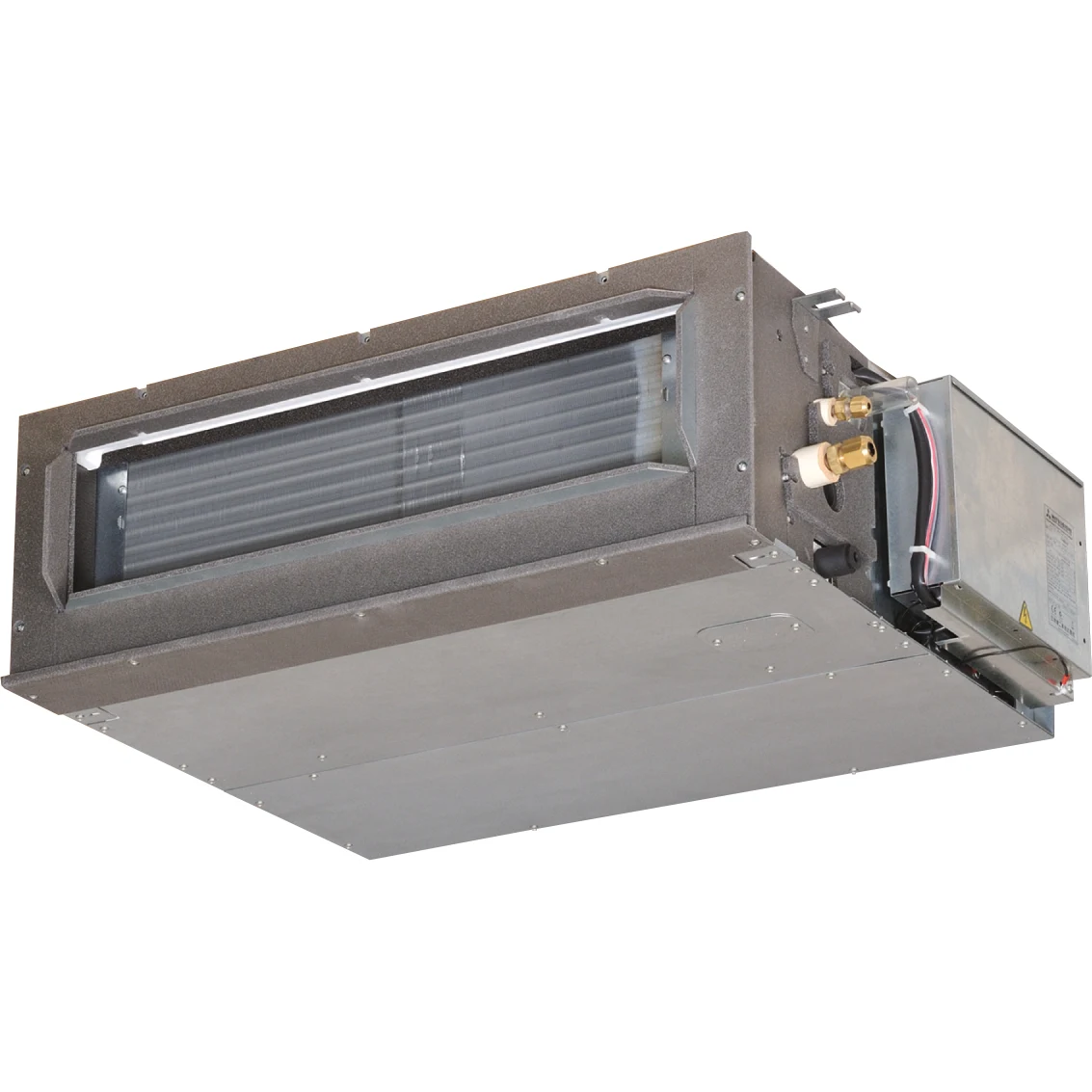

Kanalgerät für den Einbau in Zwischendecken

FDU / FDUM Kanalgerät

Nahezu unsichtbar in Luftkanälen

Kühlen / Heizen: 1,5 – 28,0 / 1,7 – 31,5 kW

  • Verbaut im Luftkanal
  • Verschiedene Bauhöhen für unterschiedliche Zwischendecken
  • Diverse Luftansaug- und Ausblasvariationen

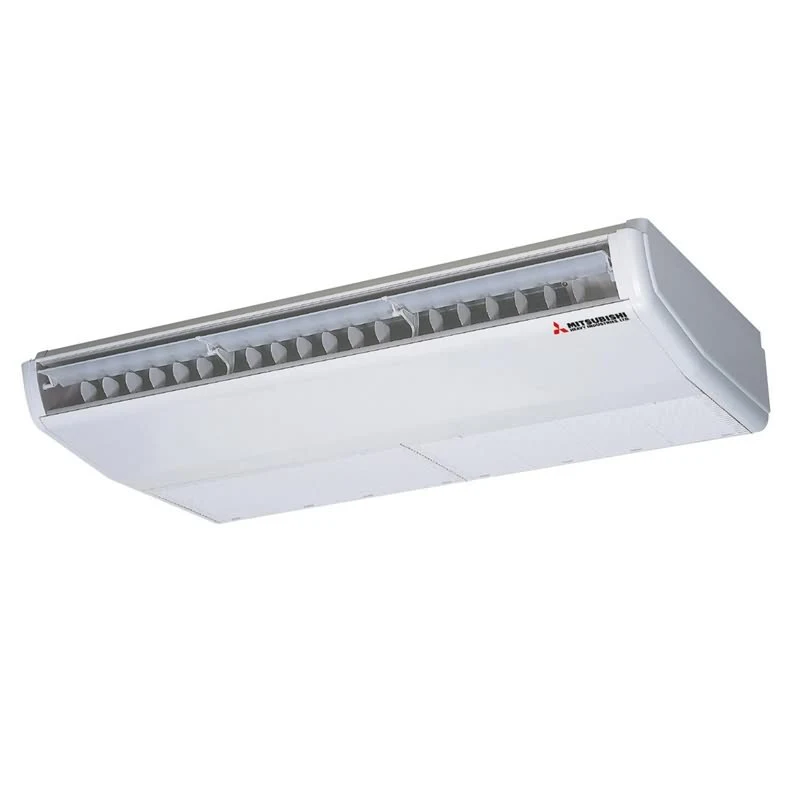

Deckenunterbaugerät FDE

FDE Deckenunterbaugerät

Arbeits- und Funktionsräume

Kühlen / Heizen: 2,8 – 14,0 / 3,2 – 16,0 kW

  • Flache Bauweise
  • Große Wurfweite bis zu 7,5 m
  • Optionaler Präsenzmelder

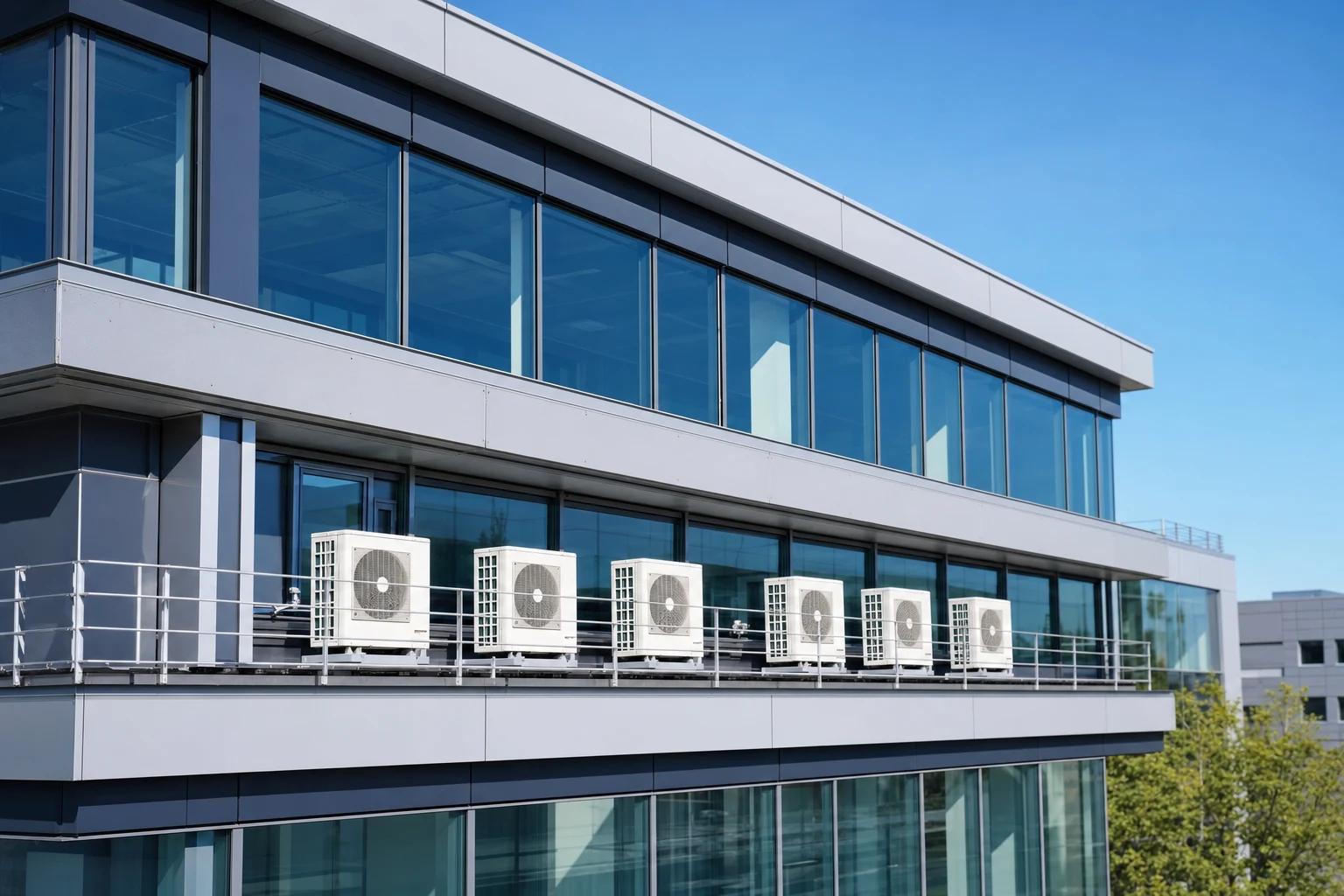

Reihe kompakter Klima-Außengeräte an einem modernen Büroneubau
Steuerung & Überwachung

Optimale Temperaturen zur richtigen Zeit

Alle Geräte können dezentral und zentral gesteuert und überwacht werden. Die zugehörige Steuerung lässt sich in gängige Regelungssysteme integrieren und über das lokale Netzwerk verwalten. Die Bedienung erfolgt intuitiv und ortsunabhängig – dank des kostenlosen Klimagerätemanagers e-CompTrol bequem per Browser.

  • Touch-Kabelfernbedienung RC-EX3

    Touchoberfläche, Klartext-Menüführung in acht Sprachen, USB-Schnittstelle und viele Zusatzfunktionen wie Auskühlungs- und Überhitzungsschutz.

  • Touch-Kabelfernbedienung RC-ES1

    Schwarze Touch-Fernbedienung mit vielen Zusatzfunktionen und Bluetooth-Ansteuerung über M-Air-Pro.

  • Zentralfernbedienung SC-SL4-AE2

    Neun Zoll großer Touchscreen für Einzel-, Gruppen- und Zonensteuerung von bis zu 128 Geräten – Temperatur, Modus, Lüfterstufen, Pendellamelle.

  • CompTrol 4Web NOVA RC

    Steuert bis zu vier Geräte oder Gerätegruppen individuell und zentral vom PC, Tablet oder Smartphone. Passt in jeden Hausanschlusskasten.

  • CompTrol ZLT

    Zentrale Steuerung großer Systeme mit vielen Innengeräten – auch offline nutzbar, mit Energieerfassung und Trendverlauf.

  • e-CompTrol Klimagerätemanager

    Kostenlose Bedienung per Browser, mit Alarmhistorie, Online-Monitoring und E-Mail-Benachrichtigung bei Störungen.

Einfache Wartung, perfekter Service

Vollautomatische Überwachung, hohe Ausfallsicherheit

Die vollautomatische Überwachung der Betriebs- und Leistungsdaten des KX-Systems gewährleistet einen energieeffizienten Betrieb, das Backup-System sorgt für hohe Ausfallsicherheit. Alle Betriebsdaten und Fehlercodes lassen sich am Außengerät ohne zusätzliche Hardware direkt über das integrierte Display ablesen.

  • Betriebs- und Alarmmeldung, Fern-Ein/Aus
  • Anbindung an CompTrol-Serie und Gebäudeleittechnik
  • Wartungsfreundlich durch integriertes Display
  • Kältemittel-Sicherheitssystem bei KXZE3 (R32)
Beispielrechnung aus der Broschüre

Betriebskosten im Vergleich (Neubau, 1.400 m²)

S-Klima hat die Jahresbetriebskosten für einen Neubau mit 1.400 m² Fläche und einem jährlichen Heizbedarf von 76.045 kWh berechnet – auf Basis der Klimadaten nach VDI 4710:2011.

  • Fernwärmeanschluss8.209 €/Jahr
  • Ölheizung7.772 €/Jahr
  • Gastherme + Solarthermie5.484 €/Jahr
  • KX XL4.483 €/Jahr
  • KX Standard4.148 €/Jahr
  • KX High COP3.877 €/Jahr

KX-Werte enthalten auch den Kühlbetrieb im Sommer, den herkömmliche Heizsysteme nicht bieten. Energiepreise laut Broschüre: Strom 0,210 €/kWh, Gas 0,075 €/kWh, Öl 0,093 €/kWh, Fernwärme 0,095 €/kWh. Quelle: S-Klima Broschüre „Büro und Verwaltung nachhaltig klimatisieren“ (05/26).

Download

Original-Broschüre zum Nachlesen

Die vollständige Broschüre von S-Klima zur KX-Serie – mit Produktübersicht der Außen- und Innengeräte, Steuerungen und detaillierten Angaben zur VRF-Technologie.

Büro & Verwaltung – KX-Serie

20-seitige Broschüre „Büro und Verwaltung nachhaltig klimatisieren“ (Art.-Nr. 20014790, 05/26) – KXZE3, KX Micro, KX Lite, KX Standard, KX High COP und KX 3-Leiter.

PDF öffnen

Zurück zur Modellübersicht

Alle drei Baureihen von Mitsubishi Heavy Industries im Vergleich – SRK-ZS Wandgerät, SX Multisplit und KX VRF.

Zur Übersicht

Quelle: S-Klima – Geschäftsbereich der Stulz GmbH, Hamburg. Broschüre „Büro und Verwaltung nachhaltig klimatisieren“ (Art.-Nr. 20014790, 05/26). Kältemittel/GWP/CO₂-Äquivalent: R32/675/1 kg R32 entspricht 0,675 t CO₂; R410A/2088/1 kg R410A entspricht 2,088 t CO₂. Alle Angaben ohne Gewähr, technische Änderungen vorbehalten.
